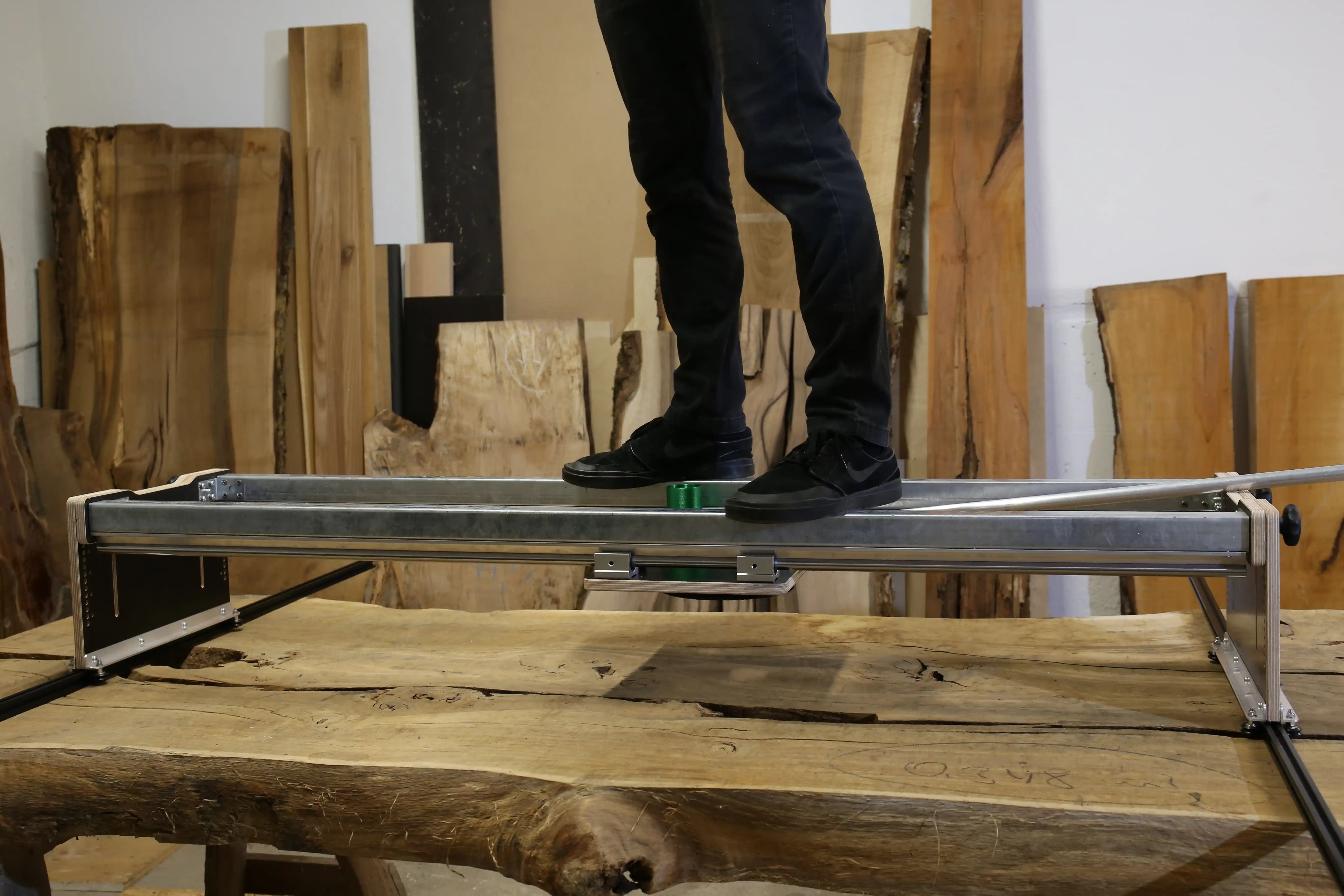

Biegesteifigkeit von Planfräsvorrichtungen: Aluminium vs. Stahl
Beim Planfräsen großer Holzplatten ist nicht nur die Oberfräse entscheidend. Die Führung muss steif genug sein, damit sie unter Last nicht sichtbar nachgibt. Genau hier entscheidet die Biegesteifigkeit darüber, ob eine Oberfläche wirklich plan wird oder ob Rillen und Wellen entstehen.
In diesem technischen Vergleich wird eine typische Konstruktion aus 40 × 40 mm Aluminium-Nutprofilen mit einem 40 × 40 × 2 mm Stahlrohr und einer stahlbasierten Führung mit SBR16-Linearwelle verglichen. Ziel ist keine komplizierte FEM-Simulation, sondern eine nachvollziehbare Ingenieurrechnung mit klaren Annahmen.
Was bedeutet Biegesteifigkeit beim Planfräsen?
Beim Planfräsen wirkt eine vertikale Belastung auf die Führung. Diese Belastung entsteht durch das Gewicht der Oberfräse, die Fräsplatte, den Vorschub und die Schnittkräfte des Planfräsers. Die Führung biegt sich unter dieser Belastung elastisch durch.
Je stärker diese Durchbiegung ist, desto weniger exakt folgt der Fräser einer definierten Ebene. Die Folge sind Wellen, Rillen oder unterschiedliche Frästiefen. Für die Oberfläche zählt daher nicht nur die Leistung der Oberfräse, sondern die mechanische Steifigkeit der gesamten Führung.
Die zentrale Größe
Biegesteifigkeit = E · IE ist der Elastizitätsmodul des Materials. Er beschreibt, wie stark sich ein Material unter Last elastisch verformt. I ist das Flächenträgheitsmoment des Querschnitts. Es beschreibt, wie gut die Geometrie des Profils gegen Biegung wirkt.
Elastizitätsmodul E
Stahl besitzt einen deutlich höheren Elastizitätsmodul als Aluminium. Bei gleicher Geometrie verformt sich Stahl daher weniger.
Flächenträgheitsmoment I
Ein günstiger Querschnitt kann die Steifigkeit stark erhöhen. Deshalb zählt nicht nur das Material, sondern auch die Profilform.
Materialvergleich: Aluminium und Stahl
Für den Materialvergleich reicht zuerst der Elastizitätsmodul. Aluminium liegt typischerweise bei etwa 69.000 N/mm², Stahl bei etwa 210.000 N/mm². Stahl ist damit bei gleicher Geometrie ungefähr dreimal so steif wie Aluminium.
| Material | Elastizitätsmodul E | Vergleich | Bedeutung beim Planfräsen |
|---|---|---|---|
| Aluminium | ca. 69.000 N/mm² | Referenz | leicht und gut bearbeitbar, aber elastischer |
| Stahl | ca. 210.000 N/mm² | etwa 3× höher | bei gleicher Geometrie deutlich geringere Verformung |
Materialfaktor
210.000 / 69.000 ≈ 3,0Dieser Faktor gilt nur bei gleicher Geometrie. In einer echten Konstruktion kommt zusätzlich das Flächenträgheitsmoment des Profils dazu.
Die verglichenen Querschnitte
Für einen praxisnahen Vergleich werden drei Varianten betrachtet: ein typisches 40 × 40 mm Aluminium-Nutprofil, ein 40 × 40 × 2 mm Stahlrohr und ein Stahlrohr mit aufgesetzter SBR16-Linearführung. Die dritte Variante ist als vereinfachter Verbundquerschnitt zu verstehen.
40 × 40 Nutprofil
Typischer angenommener Wert: I ≈ 90.000 mm⁴.
40 × 40 × 2 Rohr
Berechneter Wert: I ≈ 73.365 mm⁴.
Rohr mit SBR16
Vereinfachter Verbundwert: Ieff ≈ 323.008 mm⁴.
Berechnung des Stahlrohrs 40 × 40 × 2 mm
Für ein quadratisches Hohlprofil kann das Flächenträgheitsmoment vereinfacht über das äußere Quadrat minus das innere Quadrat berechnet werden. Beim 40 × 40 × 2 mm Stahlrohr beträgt das Außenmaß 40 mm und das Innenmaß 36 mm.
Flächenträgheitsmoment des Rechteckrohrs
I = (40⁴ − 36⁴) / 12 = 73.365 mm⁴Obwohl das Stahlrohr geometrisch ein kleineres Flächenträgheitsmoment als das angenommene Aluminiumprofil besitzt, gewinnt es durch den deutlich höheren Elastizitätsmodul des Stahls.
Warum die SBR16-Linearführung die Steifigkeit erhöht
Wird auf dem Stahlrohr eine SBR16-Linearführung befestigt, liegt Material weiter entfernt von der neutralen Faser des Querschnitts. Genau das erhöht das wirksame Flächenträgheitsmoment deutlich. Mechanisch ist das ähnlich wie bei einem Träger: Material weit außen trägt besonders stark zur Biegesteifigkeit bei.
In dieser vereinfachten Vergleichsrechnung wird für die Kombination aus Stahlrohr und aufgesetzter SBR16-Führung ein effektives Flächenträgheitsmoment von etwa 323.008 mm⁴ angesetzt. Das ist kein allgemeingültiger Wert für jede Führung, sondern eine Annahme für diese konkrete Konstruktionsidee.
Warum das wichtig ist
Die Linearführung ist nicht nur eine Führung, sondern kann konstruktiv auch zur Steifigkeit beitragen, wenn sie sinnvoll auf dem tragenden Profil angeordnet und befestigt ist.
Biegesteifigkeit E · I im Vergleich
Nun werden Material und Geometrie kombiniert. Entscheidend ist das Produkt aus Elastizitätsmodul und Flächenträgheitsmoment. Je größer E · I ist, desto geringer fällt die Durchbiegung bei gleicher Belastung aus.
| Konstruktion | E | I | E · I | Faktor zu Alu |
|---|---|---|---|---|
| 40 × 40 Alu-Nutprofil | 69.000 N/mm² | 90.000 mm⁴ | 6,21 × 10⁹ Nmm² | 1,0× |
| 40 × 40 × 2 Stahlrohr | 210.000 N/mm² | 73.365 mm⁴ | 1,54 × 10¹⁰ Nmm² | ca. 2,5× |
| Stahlrohr + SBR16-Führung | 210.000 N/mm² | 323.008 mm⁴ | 6,78 × 10¹⁰ Nmm² | ca. 10,9× |
Aluminiumprofil
Referenzwert der Vergleichsrechnung.
Stahlrohr
Schon das reine Stahlrohr liegt deutlich höher.
Stahl + SBR16
Der Verbund aus Stahlrohr und Führung ist deutlich steifer.
Was bedeutet das für die Durchbiegung?
Für gleiche Belastung und gleiche Lagerungsbedingungen ist die Durchbiegung umgekehrt proportional zur Biegesteifigkeit. Das bedeutet: Wenn eine Konstruktion etwa elfmal biegesteifer ist, fällt die elastische Durchbiegung in dieser vereinfachten Betrachtung etwa elfmal geringer aus.
Zusammenhang
δ ∝ 1 / (E · I)Mehr Biegesteifigkeit bedeutet weniger Durchbiegung. Genau deshalb ist E · I beim Planfräsen eine so wichtige Vergleichsgröße.
Beispielrechnung: Gleiche Last, gleiche Spannweite
Als anschauliches Beispiel nehmen wir eine vereinfachte Balkenbetrachtung mit mittiger Punktlast. Diese Annahme ersetzt keine vollständige Konstruktionanalyse, zeigt aber den Größenordnungsunterschied zwischen den Varianten.
Vereinfachte Durchbiegung bei mittiger Punktlast
δ = F · L³ / (48 · E · I)Beispielannahme: F = 100 N, L = 1500 mm. Damit ergibt sich für die drei Vergleichsvarianten folgende Größenordnung.
| Konstruktion | Angenommenes E · I | Beispiel-Durchbiegung | Interpretation |
|---|---|---|---|
| 40 × 40 Alu-Nutprofil | 6,21 × 10⁹ Nmm² | ca. 1,13 mm | bei großen Flächen deutlich kritisch |
| 40 × 40 × 2 Stahlrohr | 1,54 × 10¹⁰ Nmm² | ca. 0,46 mm | deutlich steifer, aber noch nicht optimal |
| Stahlrohr + SBR16-Führung | 6,78 × 10¹⁰ Nmm² | ca. 0,10 mm | deutlich bessere Größenordnung für saubere Flächen |
Nicht als exakte Produktprüfung verstehen
Die Beispielwerte hängen stark von Lagerung, Lastfall und realem Aufbau ab. Wichtig ist hier nicht die absolute Zahl, sondern der relative Unterschied: Die stahlbasierte Führung liegt rechnerisch in einer deutlich steiferen Größenordnung.
Warum das in der Praxis sichtbar wird
Beim Planfräsen sind kleine Abweichungen schnell sichtbar. Eine Durchbiegung im Bereich von Zehntelmillimetern oder mehr kann sich über die gesamte Fläche als Welle, Rille oder ungleichmäßiger Fräsabtrag zeigen. Besonders deutlich wird das bei Streiflicht, geölten Oberflächen oder glänzendem Epoxidharz.
Bei großen Holzplatten wiederholt sich jeder Fehler Bahn für Bahn. Wenn die Führung unter Last nachgibt, wird nicht nur eine einzelne Stelle ungenau, sondern die gesamte Oberfläche folgt einer falschen Ebene. Genau deshalb ist Steifigkeit nicht nur ein technisches Detail, sondern ein direkt sichtbarer Qualitätsfaktor.
Zu geringe Steifigkeit
Die Fräse folgt nicht mehr einer stabilen Ebene. Wellen, Rillen und sichtbare Übergänge werden wahrscheinlicher.
Hohe Steifigkeit
Die Führung bleibt stabiler. Dadurch wird die Frästiefe gleichmäßiger und die Oberfläche reproduzierbarer.
Steifigkeit allein reicht trotzdem nicht
Eine steife Konstruktion ist die Grundlage, aber nicht die einzige Voraussetzung. Auch die Führung muss spielfrei sein, der Planfräser muss passen und die Oberfräse muss ruhig geführt werden. Eine sehr steife Vorrichtung mit schlechter Führung kann trotzdem Rillen erzeugen.
Deshalb sollte eine Planfräsvorrichtung immer als Gesamtsystem betrachtet werden: tragende Struktur, Linearführung, Fräsplatte, Schiebestock, Fräser, Absaugung und Bedienung müssen zusammenpassen.
- hohe Biegesteifigkeit der tragenden Konstruktion
- spielfreie Führung der Fräseinheit
- passender Planfräser für Material und Oberfräse
- moderate Zustellung statt maximalem Materialabtrag
- ruhiger Vorschub im Gegenlauf
- saubere Absaugung direkt am Fräser
Warum der Fräsus Maximus auf eine stahlbasierte Konstruktion setzt
Der Fräsus Maximus wurde für große Holzplatten, Baumscheiben und Epoxid-Tische entwickelt. Deshalb wird bei der tragenden Konstruktion bewusst auf Stahl und eine präzise Führung gesetzt. Das Ziel ist nicht möglichst geringes Gewicht, sondern eine steife und reproduzierbare Führung der Oberfräse.
- massive Stahlkonstruktion für hohe Steifigkeit
- präzise Führung für ruhige Fräsbahnen
- geeignet für große Holzplatten, Baumscheiben und Epoxid-Tische
- seitliche Bedienung mit Schiebestock und Drehgelenk
- Arbeitsfläche bis ca. 300 × 150 cm
Abgrenzung zum Praxisartikel Aluminium vs. Stahl
Dieser Beitrag ist die technische Vertiefung mit Rechnung. Wenn du eine einfachere, praxisnahe Erklärung ohne Formeln möchtest, ist der Artikel „Aluminium oder Stahl bei Planfräsvorrichtungen?“ die passendere Einstiegsseite.
Für SEO und Leserführung ist diese Trennung sinnvoll: Der Praxisartikel erklärt das Problem verständlich, dieser Technikartikel zeigt die mechanische Begründung mit Zahlen.
Interne Verlinkung
Verlinke vom Praxisartikel auf diesen Rechenartikel mit dem Linktext „technischer Vergleich zur Biegesteifigkeit“. Von hier aus sollte wieder zurück zur Kaufberatung und zur Produktseite verlinkt werden.
FAQ: Häufige Fragen zur Biegesteifigkeit
Was bedeutet Biegesteifigkeit bei einer Planfräsvorrichtung?
Biegesteifigkeit beschreibt, wie stark sich eine Führung unter Last elastisch verformt. Beim Planfräsen ist sie entscheidend, weil jede Durchbiegung direkt die Frästiefe und damit die Ebenheit der Oberfläche beeinflusst.
Warum ist Stahl steifer als Aluminium?
Stahl besitzt einen höheren Elastizitätsmodul als Aluminium. Bei gleicher Geometrie verformt sich Stahl unter gleicher Belastung daher weniger. In der Rechnung liegt Stahl etwa beim dreifachen Materialfaktor gegenüber Aluminium.
Ist ein 40 × 40 Aluminiumprofil für eine Planfräsvorrichtung ungeeignet?
Nicht grundsätzlich. Für kleine Werkstücke und kurze Spannweiten kann ein Aluminiumprofil funktionieren. Bei großen Holzplatten, Baumscheiben und Epoxid-Tischen kann die geringere Steifigkeit aber sichtbar werden.
Warum wird die SBR16-Führung in der Rechnung berücksichtigt?
Eine aufgesetzte Linearführung kann konstruktiv zur Steifigkeit beitragen, weil zusätzliches Material weiter von der neutralen Faser entfernt liegt. Dadurch steigt das wirksame Flächenträgheitsmoment des Verbundquerschnitts.
Reicht hohe Biegesteifigkeit allein für eine plane Oberfläche?
Nein. Hohe Biegesteifigkeit ist wichtig, aber die Führung muss auch spielfrei sein. Zusätzlich müssen Fräser, Zustellung, Vorschubrichtung und Bedienung passen. Erst das Gesamtsystem erzeugt eine wirklich plane Oberfläche.
Fazit: Die Rechnung erklärt, warum Stahl bei großen Vorrichtungen sinnvoll ist
Die Vergleichsrechnung zeigt deutlich: Eine stahlbasierte Konstruktion kann bei gleicher oder ähnlicher Baugröße deutlich biegesteifer sein als eine typische leichte Aluminiumlösung. Besonders die Kombination aus Stahlrohr und aufgesetzter Linearführung erreicht in dieser Betrachtung eine wesentlich höhere Biegesteifigkeit.
Für kleine Projekte ist Aluminium nicht automatisch falsch. Für große Holzplatten, Baumscheiben und Epoxid-Tische wird Steifigkeit aber schnell zum entscheidenden Faktor. Wer wirklich plane Oberflächen möchte, sollte die Konstruktion deshalb nicht nur nach Gewicht oder Preis bewerten, sondern nach mechanischer Steifigkeit, Führungsspiel und realer Belastung.
Du suchst eine steife Planfräsvorrichtung für große Holzplatten?
Der Fräsus Maximus wurde für große Werkstücke entwickelt – mit stahlbasierter Konstruktion, präziser Führung und kontrollierter Bedienung.
