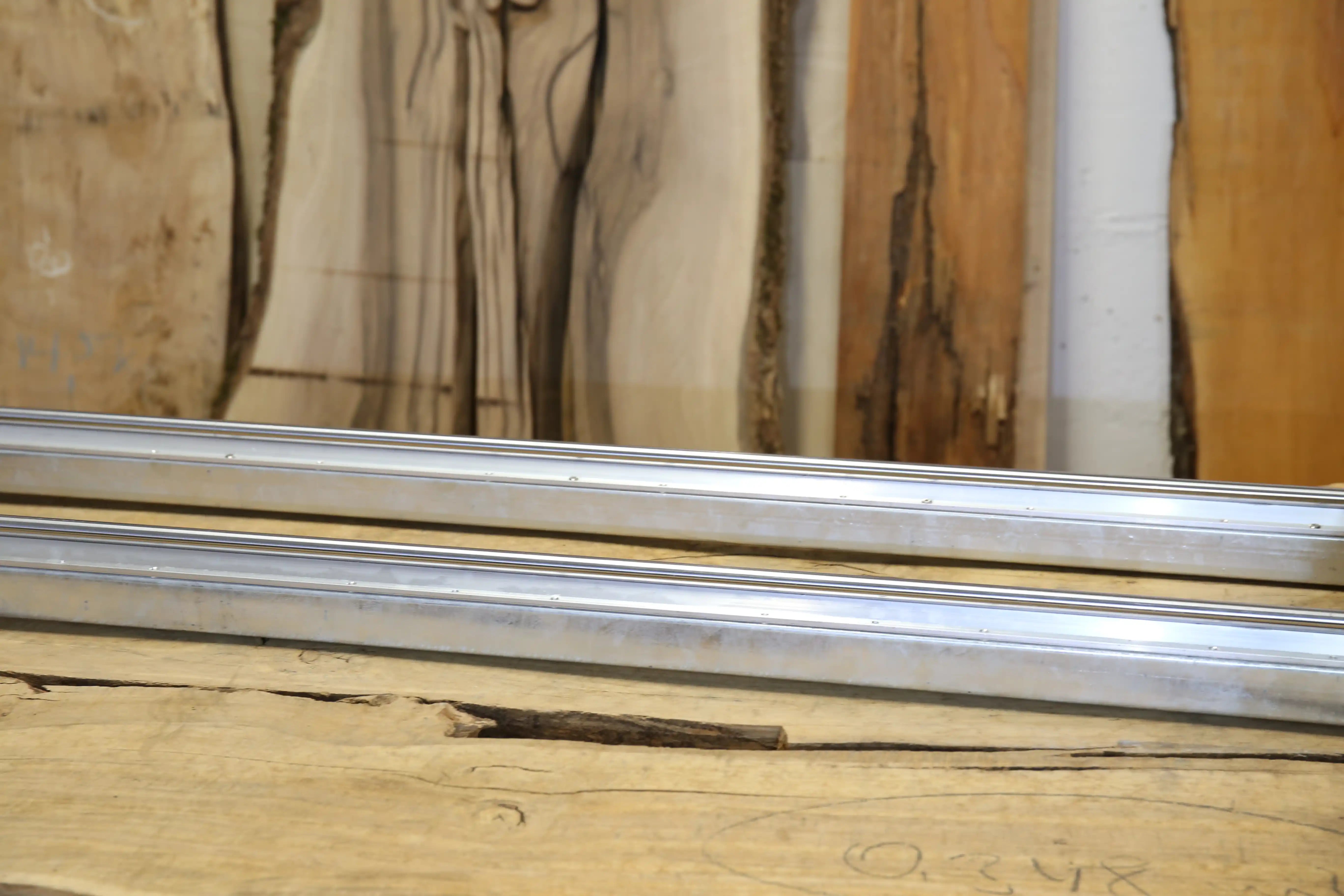

Aluminium oder Stahl bei Planfräsvorrichtungen?
Viele Planfräsvorrichtungen werden aus Aluminiumprofilen gebaut. Das sieht sauber aus, ist leicht und wirkt auf den ersten Blick stabil. Beim Planfräsen großer Holzplatten zählt aber nicht nur, ob eine Konstruktion stabil aussieht – sondern wie stark sie sich unter Last durchbiegt, schwingt oder Spiel bekommt.
In diesem Beitrag geht es nicht darum, Aluminium grundsätzlich schlechtzureden. Es geht darum, wann Aluminium reicht, wann Stahl sinnvoller ist und warum bei großen Holzplatten, Baumscheiben und Epoxid-Tischen die Konstruktion über Rillen, Wellen und Oberflächenqualität entscheidet.
Bei großen Spannweiten entscheidet nicht nur das Material, sondern die gesamte Konstruktion aus Profilen, Führung, Lagerung und Bedienung.
Kurz gesagt: Aluminium ist nicht das Problem – zu wenig Steifigkeit ist das Problem
Eine Planfräsvorrichtung muss die Oberfräse in einer definierten Ebene führen. Wenn sich die Konstruktion unter dem Gewicht der Fräse, durch Schnittkräfte oder durch Vorschubkräfte minimal bewegt, wird diese Bewegung direkt in die Holzoberfläche übertragen. Genau deshalb sind Steifigkeit und Führung wichtiger als die reine Materialbezeichnung.
Aluminium vs. Stahl: Der schnelle Überblick
Aluminiumprofile sind für viele Vorrichtungen praktisch. Sie sind leicht, einfach zu bearbeiten und modular. Für kleine Werkstücke oder gelegentliche Arbeiten kann das völlig ausreichen. Bei großen Planfräsflächen steigen aber Spannweite, Hebelarm und Schnittkräfte. Dann wird die elastische Verformung der Konstruktion sichtbar.
Stahl ist schwerer und aufwendiger zu verarbeiten, bietet aber bei vergleichbarer Geometrie deutlich mehr Steifigkeit. Genau das ist beim Planfräsen großer Flächen entscheidend, weil die Führung die spätere Referenzebene vorgibt.
| Material | Stärken | Grenzen | Sinnvoll für |
|---|---|---|---|
| Aluminiumprofile | leicht, günstig, modular, einfach zu montieren | bei großen Spannweiten oft elastischer; Gleitführungen können Spiel benötigen | kleine bis mittlere Werkstücke, gelegentliche Nutzung, leichte Oberfräsen |
| Stahlkonstruktion | hohe Steifigkeit, ruhiger Lauf, bessere Kontrolle bei großen Spannweiten | schwerer, aufwendiger zu fertigen, weniger modular | große Holzplatten, Baumscheiben, Epoxid-Tische, wiederholbare Ergebnisse |
| Hybrid-Aufbau | kann leicht und steif sein, wenn tragende Teile richtig dimensioniert sind | Qualität hängt stark von Detailkonstruktion und Führung ab | abhängig von Profilgröße, Führungssystem und Spannweite |
Was eine Planfräsvorrichtung wirklich leisten muss
Beim Planfräsen wird die Oberfräse nicht frei von Hand geführt. Die Vorrichtung bestimmt die Ebene, in der der Fräser läuft. Deshalb muss diese Ebene möglichst unverändert bleiben – egal, wo sich die Fräse befindet und welche Kräfte gerade wirken.
Das klingt einfach, ist mechanisch aber anspruchsvoll. Die Vorrichtung muss das Gewicht der Oberfräse tragen, Schnittkräfte aufnehmen, Vibrationen dämpfen und die Fräseinheit spielfrei führen. Wenn einer dieser Punkte schwach ist, entstehen sichtbare Fehler.
Gewicht
Oberfräse, Fräsplatte und Zubehör belasten die Führung dauerhaft.
Schnittkräfte
Der Planfräser zieht und drückt je nach Holz, Ast, Epoxid und Zustellung.
Spannweite
Je breiter die Vorrichtung, desto stärker wirkt sich Durchbiegung aus.
Führung
Spiel oder Kippen der Fräseinheit wird direkt als Rille sichtbar.
Warum Durchbiegung bei großen Werkstücken so kritisch ist
Bei einer kleinen Vorrichtung mit kurzer Spannweite fällt eine leichte Durchbiegung oft kaum auf. Bei großen Tischplatten oder Baumscheiben ist das anders. Sobald die Führung über eine große Breite reicht, reicht schon eine sehr kleine elastische Verformung, um eine sichtbare Welle in die Oberfläche zu fräsen.
Das Problem ist nicht, dass sich die Vorrichtung sofort stark verbiegt. Das Problem ist, dass schon Zehntelmillimeter im Fräsbild sichtbar werden können. Eine Holzplatte kann optisch sauber aussehen, aber beim Streiflicht oder nach dem Finish zeigen sich dann leichte Wellen oder Übergänge.
Kurze Spannweite
Durchbiegung ist weniger kritisch, weil Hebel und Länge gering sind.
Tischplattenbreite
Die Konstruktion muss deutlich steifer werden, sonst entstehen Wellen.
XXL-Werkstücke
Baumscheiben und Epoxid-Tische zeigen Schwächen sofort in der Oberfläche.
Technischer Hintergrund ohne Formelkram
Die Durchbiegung steigt bei längeren Spannweiten stark an. Deshalb kann eine Konstruktion, die bei 60 cm noch solide wirkt, bei 120 oder 150 cm Breite sichtbar nachgeben. Genau deshalb ist „sieht stabil aus“ kein ausreichendes Kaufkriterium.
Warum Stahl bei gleicher Bauform steifer ist
Stahl hat einen deutlich höheren Elastizitätsmodul als Aluminium. Vereinfacht gesagt: Bei gleicher Geometrie verformt sich Stahl unter gleicher Belastung weniger. Genau das ist beim Planfräsen relevant, weil jede elastische Bewegung der Führung direkt in die Oberfläche übertragen wird.
Das heißt aber nicht, dass jede Stahlkonstruktion automatisch gut und jede Aluminiumkonstruktion automatisch schlecht ist. Ein schlecht dimensionierter Stahlrahmen kann ebenfalls nachgeben. Entscheidend ist immer die Kombination aus Material, Profilquerschnitt, Führungssystem, Lagerung und Aufbau.
| Entscheidender Punkt | Warum er wichtig ist | Was du prüfen solltest |
|---|---|---|
| Material | beeinflusst elastische Verformung und Schwingungsverhalten | Stahl, Aluminium oder Hybrid-Aufbau? |
| Profilquerschnitt | großer Querschnitt erhöht die Biegesteifigkeit deutlich | kleines Nutprofil oder massives Tragprofil? |
| Führungssystem | bestimmt, ob die Fräseinheit kippt, hebt oder seitlich wandert | Gleitführung, Rollenführung oder Linearführung? |
| Auflagerung | entscheidet, wie Kräfte in die Vorrichtung eingeleitet werden | nur aufgelegt oder stabil geführt? |
Das zweite Problem: Führungsspiel
Neben der reinen Durchbiegung ist Führungsspiel einer der wichtigsten Gründe für schlechte Oberflächen. Viele einfache Aluminiumkonstruktionen laufen auf Gleitführungen oder Profilnuten. Damit diese nicht klemmen, brauchen sie oft etwas Spiel. Beim Planfräsen ist genau dieses Spiel problematisch.
Wenn der Fräser auf astiges Holz, Stirnholz oder Epoxid trifft, ändern sich die Kräfte schlagartig. Hat die Führung Spiel, kann die Fräseinheit minimal kippen, heben oder ausweichen. Diese kleinen Bewegungen erzeugen Rillen, Absätze oder ungleichmäßigen Abtrag.
Spielfreie Führung ist genauso wichtig wie Steifigkeit. Kippen oder Heben der Fräseinheit wird direkt als Oberflächenfehler sichtbar.
Gleitführung mit Spiel
Läuft leicht, kann aber unter wechselnden Kräften minimal kippen oder heben. Genau das erzeugt sichtbare Spuren.
Spielfreie, ruhige Bewegung
Die Fräse bleibt auch bei Aststellen, Epoxid und wechselnder Maserung definiert geführt.
Warum große Holzplatten diese Schwächen sichtbar machen
Bei kleinen Werkstücken kann man viele Schwächen nachträglich wegschleifen. Bei großen Flächen ist das schwieriger. Eine große Tischplatte zeigt Rillen, Wellen und Übergänge deutlich stärker, besonders nach dem Ölen, Lackieren oder Polieren.
Außerdem dauert das Planfräsen großer Flächen länger. Jede kleine Ungleichmäßigkeit wiederholt sich Bahn für Bahn. Was am Anfang wie eine kleine Abweichung wirkt, wird am Ende zu einem sichtbaren Muster über die ganze Platte.
Besonders kritisch bei Epoxid und Baumscheiben
Epoxid-Tische und Baumscheiben erzeugen wechselnde Schnittkräfte. Holz, Harz, Äste, Risse und Stirnholz verhalten sich unterschiedlich. Eine schwache oder spielbehaftete Führung zeigt hier besonders schnell ihre Grenzen.
Wann Aluminium trotzdem sinnvoll ist
Aluminium ist nicht grundsätzlich ungeeignet. Für kleine Vorrichtungen, kurze Spannweiten, leichte Oberfräsen und gelegentliche Projekte kann Aluminium gut funktionieren. Es ist leicht, gut zu beschaffen und einfach zu verarbeiten.
Entscheidend ist, dass man die Grenzen kennt. Wer gelegentlich kleine Bretter oder schmale Leimholzplatten planfräst, braucht nicht zwingend eine massive Stahlkonstruktion. Wer aber große Tischplatten oder Baumscheiben bearbeiten möchte, sollte bei Steifigkeit und Führung keine Kompromisse eingehen.
Aluminium reicht eher bei
- kurzen Spannweiten
- kleinen Werkstücken
- leichter Oberfräse
- gelegentlicher Nutzung
Stahl ist sinnvoller bei
- großen Holzplatten
- Baumscheiben
- Epoxid-Tischen
- breiten Planfräsern
Meine Empfehlung: Material nicht isoliert bewerten
Die Frage „Aluminium oder Stahl?“ ist wichtig, aber nicht die ganze Wahrheit. Eine gute Planfräsvorrichtung entsteht nicht nur durch das richtige Material, sondern durch eine durchdachte Konstruktion. Steifigkeit, Führung, Bedienung und Absaugung müssen zusammenpassen.
Für große Holzplatten würde ich immer prüfen, ob die Vorrichtung über die gesamte Arbeitsbreite steif bleibt, ob die Fräse spielfrei geführt wird und ob die Bedienung ruhig und kontrolliert möglich ist. Wenn diese Punkte nicht erfüllt sind, hilft auch ein schöner Aufbau wenig.
- Material und Profilquerschnitt prüfen
- Führungssystem und mögliches Spiel bewerten
- Spannweite realistisch einschätzen
- Oberfräse und Fräserdurchmesser berücksichtigen
- Bedienung und Vorschubrichtung beachten
- Absaugung und Staubführung nicht vergessen
Warum der Fräsus Maximus auf Stahl setzt
Der Fräsus Maximus wurde für große Holzplatten, Baumscheiben und Epoxid-Tische entwickelt. Deshalb wird bei der tragenden Konstruktion auf massive Stahlprofile gesetzt. Ziel ist eine hohe Steifigkeit über große Spannweiten, damit die Oberfräse ruhig und reproduzierbar geführt werden kann.
- massive Stahlkonstruktion für hohe Steifigkeit
- präzise Führung für ruhige Fräsbahnen
- geeignet für große Holzplatten, Baumscheiben und Epoxid-Tische
- seitliche Bedienung mit Schiebestock und Drehgelenk
- Arbeitsfläche bis ca. 300 × 150 cm
Abgrenzung zur technischen Berechnung
Dieser Artikel erklärt den Unterschied bewusst praxisnah. Wenn du die technische Seite genauer verstehen möchtest, kannst du die Biegesteifigkeit auch rechnerisch betrachten. Dort geht es dann um Elastizitätsmodul, Flächenträgheitsmoment, Spannweite und Durchbiegung.
Für die Kaufentscheidung reicht meistens diese praktische Regel: Je größer das Werkstück, je schwerer die Oberfräse und je breiter der Planfräser, desto wichtiger werden Steifigkeit und spielfreie Führung.
Interner Link sinnvoll setzen
Verlinke hier auf deinen technischen Beitrag zur Biegesteifigkeit. Dieser Artikel bleibt damit die verständliche Praxisversion, während der Rechenartikel die technische Vertiefung übernimmt.
FAQ: Häufige Fragen zu Aluminium oder Stahl
Ist Aluminium für eine Planfräsvorrichtung geeignet?
Aluminium kann für kleine Planfräsvorrichtungen und kurze Spannweiten geeignet sein. Bei großen Holzplatten, Baumscheiben und Epoxid-Tischen kann Aluminium jedoch zu elastisch sein, wenn Profile und Führung nicht ausreichend steif dimensioniert sind.
Warum ist Stahl bei großen Planfräsvorrichtungen sinnvoll?
Stahl verformt sich bei vergleichbarer Geometrie weniger als Aluminium. Bei großen Spannweiten hilft das, Durchbiegung, Schwingungen und sichtbare Wellen in der Oberfläche zu reduzieren.
Was ist wichtiger: Material oder Führung?
Beides ist wichtig. Eine steife Konstruktion bringt wenig, wenn die Führung Spiel hat. Umgekehrt hilft eine gute Führung nur begrenzt, wenn sich das Gestell unter Last durchbiegt. Entscheidend ist die gesamte Konstruktion.
Warum entstehen bei Planfräsvorrichtungen aus Aluminium Rillen?
Rillen entstehen nicht automatisch durch Aluminium, sondern durch Durchbiegung, Vibration, Führungsspiel oder unruhige Bewegung. Diese Probleme treten bei leichten Alukonstruktionen mit großen Spannweiten aber häufiger auf.
Welche Konstruktion ist für Epoxid-Tische besser?
Für große Epoxid-Tische ist eine sehr steife und spielfreie Planfräsvorrichtung sinnvoll. Holz und Epoxid erzeugen unterschiedliche Schnittkräfte. Eine stabile Stahlkonstruktion mit präziser Führung ist dafür meist besser geeignet als eine leichte Profilkonstruktion.
Fazit: Für große Werkstücke zählt Steifigkeit mehr als Optik
Aluminiumprofile sind praktisch und für viele Anwendungen ausreichend. Beim Planfräsen großer Holzplatten, Baumscheiben und Epoxid-Tische stoßen leichte Konstruktionen aber schnell an ihre Grenzen. Entscheidend ist, ob die Vorrichtung unter Last wirklich eine stabile Ebene hält.
Stahl bietet bei großen Spannweiten klare Vorteile, wenn die Konstruktion sauber ausgelegt ist. Noch wichtiger ist aber das Gesamtsystem: steifes Gestell, spielfreie Führung, kontrollierte Bedienung und gute Absaugung. Erst wenn diese Punkte zusammenpassen, entstehen wirklich plane Oberflächen.
Du suchst eine stabile Planfräsvorrichtung für große Werkstücke?
Der Fräsus Maximus wurde für große Holzplatten, Baumscheiben und Epoxid-Tische entwickelt – mit massiver Stahlkonstruktion, präziser Führung und kontrollierter Bedienung.
