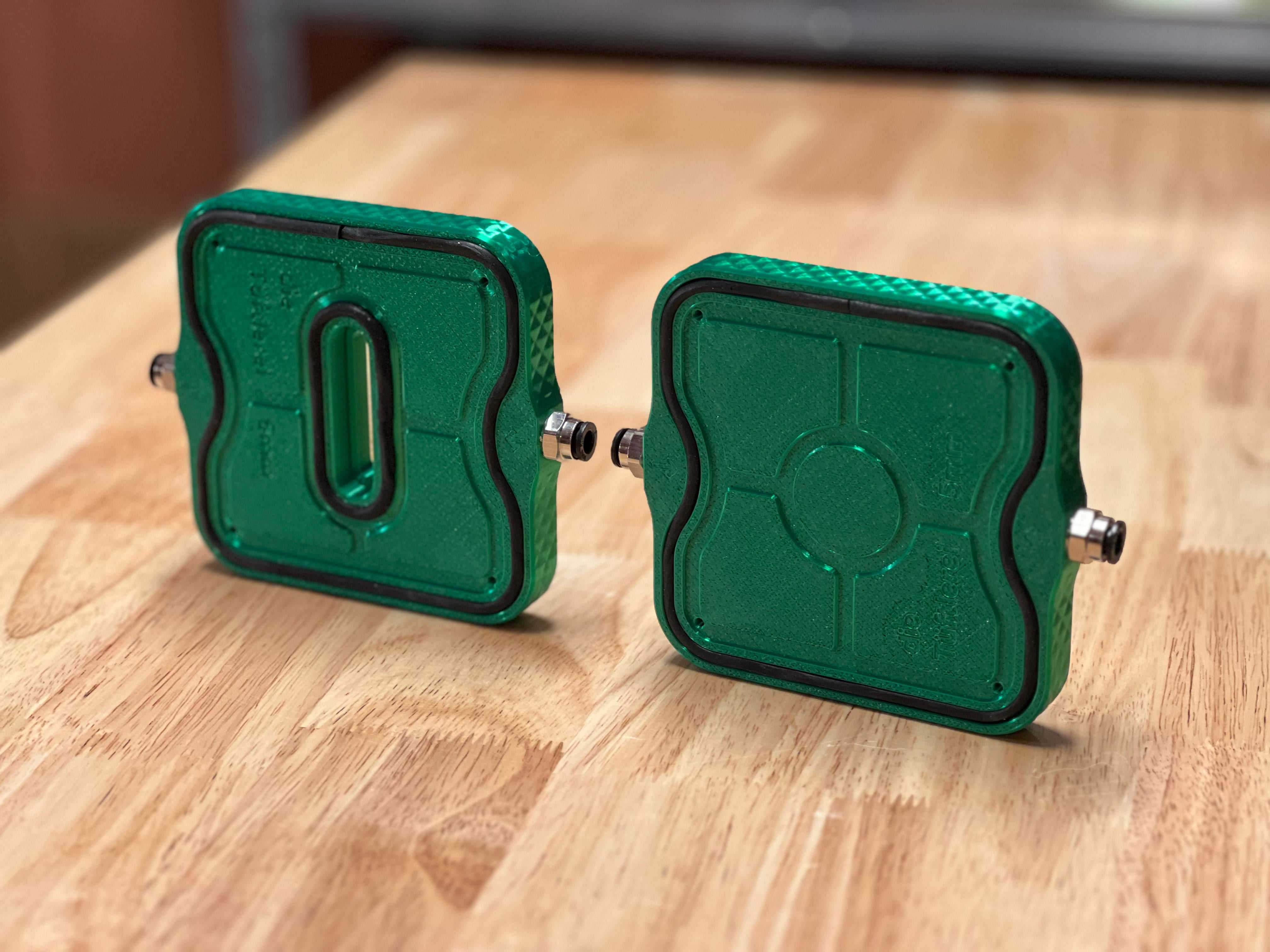

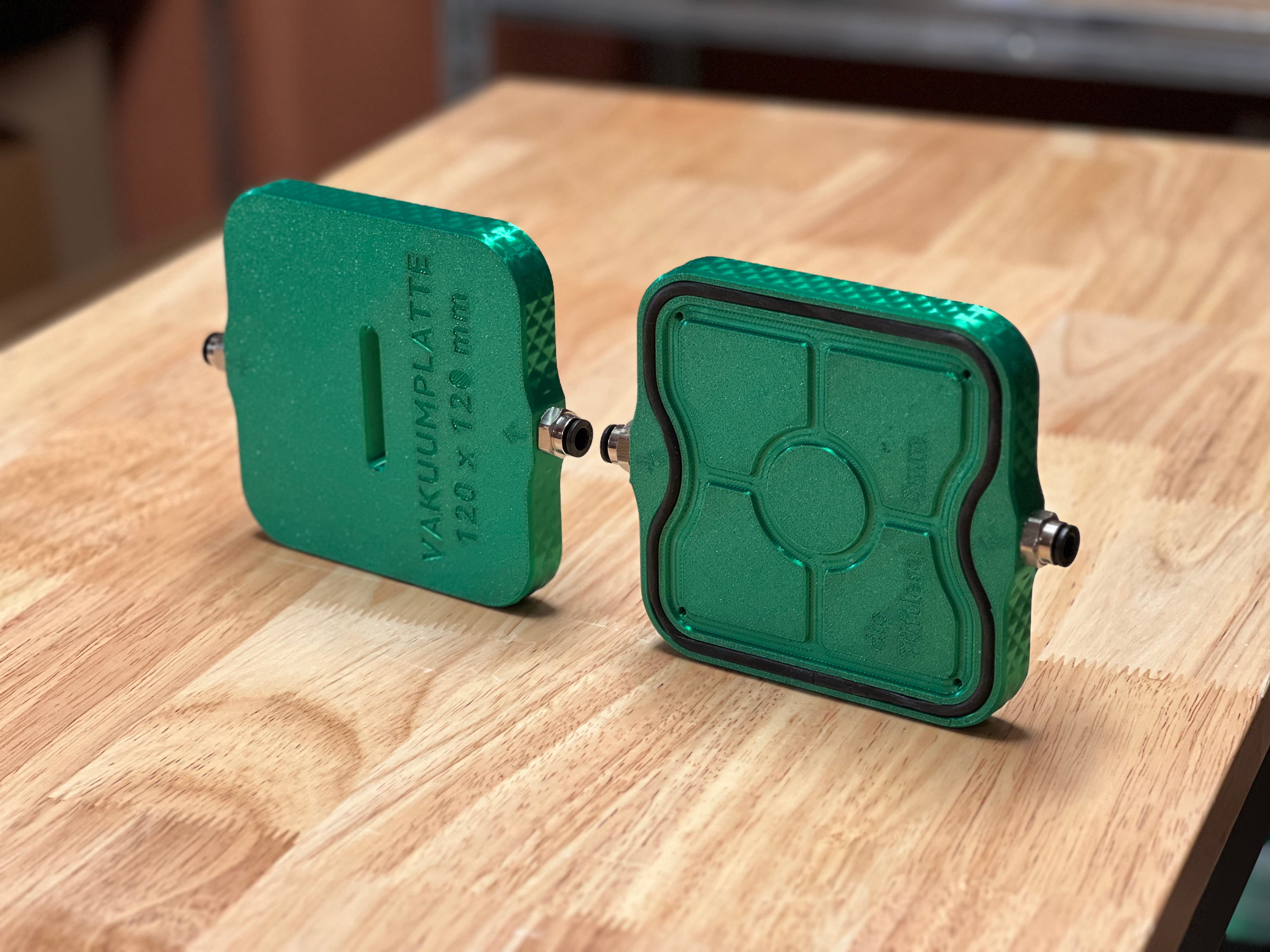

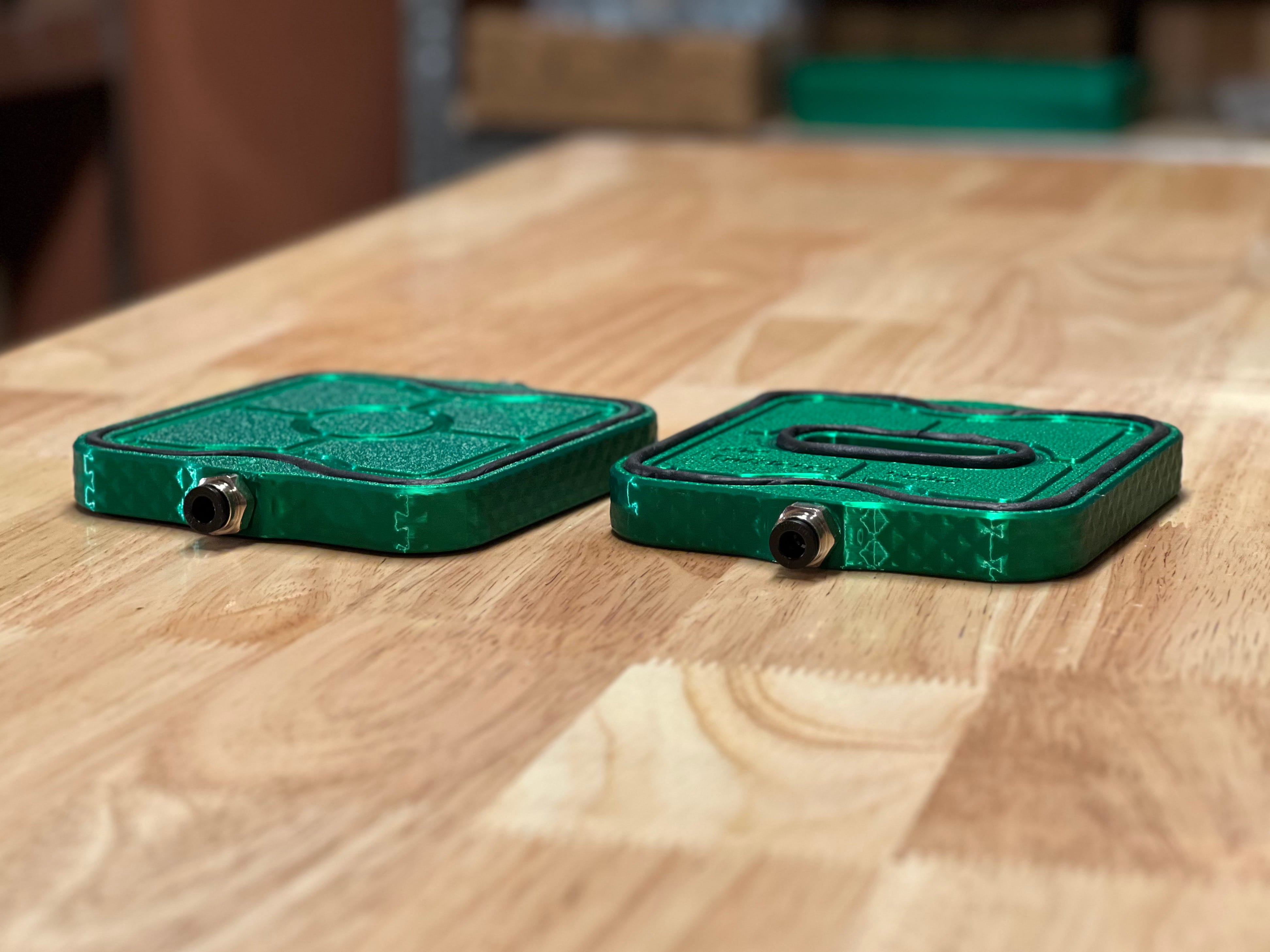

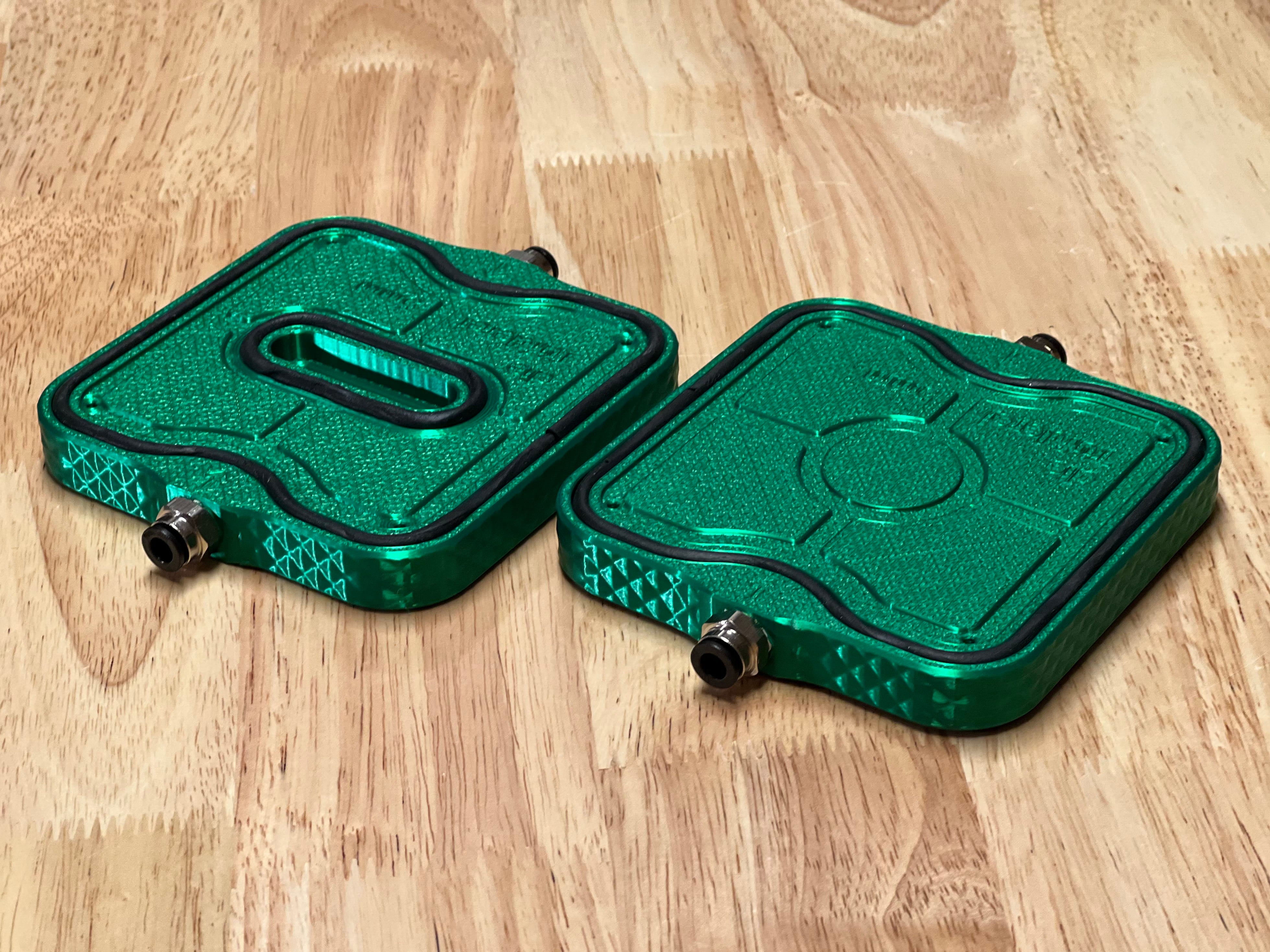

Vakuumspannplatte 120 × 120 mm – doppelseitig ansaugend oder einseitig verschraubbar (M6)

Die Vakuumspannplatte 120x120 mm ermöglicht das sichere Fixieren von Werkstücken ohne Schrauben oder Zwingen. Ideal fürs Schleifen von Holzplatten, Schneidebrettern oder zum Fräsen mit Vorrichtung oder CNC-Fräse. Die Oberfläche bleibt vollständig zugänglich und unbeschädigt.

Mit nur 16 mm Dicke ist diese Vakuumspannplatte besonders flach und perfekt für Anwendungen mit begrenztem Bauraum – z. B. auf CNC-Maschinen, Frästischen oder Werkbänken.

Geeignet für unterschiedliche Materialien

Das Vakuumspannsystem eignet sich für alle ebenen und möglichst luftdichten Werkstücke, unter anderem:

• Holz jeglicher Art
• MDF und Multiplex
• Kunststoffe
• Aluminium und Metalle


In der Praxis wird das System häufig für Holzarbeiten eingesetzt, ist jedoch ebenso für metallische Werkstoffe geeignet, sofern die Oberfläche plan und dicht genug ist, um eine stabile Vakuumspannung zu erzeugen.

Doppelseitig ansaugend

• Fixiert Werkstück und Unterlage gleichzeitig
• Keine Verschraubung notwendig
• Ideal für flexible Anwendungen

Einseitig verschraubbar (M6)

• Für feste Montage auf CNC oder Werkbank
• 50 mm Langloch (Ø 6 mm) ermöglicht flexible Positionierung
• Verhindert Verdrehen bei Verwendung von zwei Schrauben
• Hohe Stabilität für präzise Fräsarbeiten

Modular erweiterbares Vakuumspannsystem

Mehrere Vakuumspannplatten lassen sich über die Anschlüsse verbinden. Dadurch können auch größere Werkstücke sicher gespannt werden.

Technische Daten

• Abmessungen: 120 × 120 × 16 mm
• Dicke: 16 mm
• Material: technischer Kunststoff, grün
• Fertigung: additiv gefertigt
• Vakuumanschluss: 6 mm Schlauch (Außendurchmesser)
• Befestigung einseitig: M6-Schrauben (6x50mm Langloch)

Lieferumfang

Beim Kauf einer einzelnen Platte wird nur die Platte selbst geliefert, kein weiteres Zubehör.

Im Lieferumfang eines Vakuumspannplatten-Sets enthalten:

• 1 Vakuumspannplatte
• 1 Vakuumschlauch 6 mm, Länge 3 m
• 1 Absperrventil

• 1 T-Stück Verteiler

• 1 Stopfen zum Verschließen der gegenüberliegenden Seite

Beim Kauf mehrerer Vakuumspannplatten-Sets wird der Lieferumfang entsprechend vervielfacht. Die Schlauchlänge wird dabei angepasst und als durchgehender Schlauch geliefert, zum Beispiel 6 m bei zwei Vakuumspannplatten.

Hinweise

Für den Betrieb wird ein externer Vakuumerzeuger oder eine Vakuumpumpe benötigt.
Die Werkstücke müssen eben und möglichst luftdicht sein, um eine zuverlässige Spannkraft zu gewährleisten.
